ตัวเหนี่ยวนำ SMDหรือที่เรียกว่าตัวเหนี่ยวนำพลังงานยึดพื้นผิวเป็นส่วนประกอบอิเล็กทรอนิกส์ที่ใช้ในการจัดเก็บและปล่อยพลังงานในวงจรไฟฟ้า พวกเขาได้รับการออกแบบมาเพื่อจัดการกับกระแสสูงและมีความต้านทานต่ำเพื่อลดการสูญเสียพลังงาน

ตัวเหนี่ยวนำเหล่านี้ประกอบด้วยขดลวดของลวดบาดแผลรอบแกนแม่เหล็กซึ่งโดยทั่วไปจะทำจากวัสดุเฟอร์ไรต์ ขดลวดสร้างสนามแม่เหล็กเมื่อกระแสไหลผ่านและพลังงานที่เก็บไว้นี้สามารถปล่อยออกมาได้เมื่อการเปลี่ยนแปลงในปัจจุบันหรือถูกขัดจังหวะ

ตัวเหนี่ยวนำพลังงาน SMD มักใช้ในแอพพลิเคชั่นต่าง ๆ รวมถึงแหล่งจ่ายไฟตัวแปลง DC-DC ตัวควบคุมแรงดันไฟฟ้าและวงจรการกรอง พวกเขาช่วยให้ความผันผวนของกระแสไฟฟ้าและแรงดันไฟฟ้าราบรื่นลดการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และปรับปรุงประสิทธิภาพของวงจรโดยรวม

"SMD" ในตัวเหนี่ยวนำพลังงาน SMD หมายถึงอุปกรณ์ยึดพื้นผิวซึ่งบ่งชี้ว่าพวกเขาได้รับการออกแบบมาสำหรับชุดประกอบเทคโนโลยีการยึดพื้นผิว (SMT) บนแผงวงจรพิมพ์ (PCBs) สิ่งนี้ช่วยให้กระบวนการผลิตอัตโนมัติและจำนวนมากทำให้เหมาะสำหรับการผลิตในปริมาณมาก

เมื่อเลือกตัวเหนี่ยวนำพลังงาน SMD ข้อมูลจำเพาะที่สำคัญที่ควรพิจารณารวมถึงค่าการเหนี่ยวนำการจัดอันดับปัจจุบันความต้านทาน DC และการจัดอันดับอุณหภูมิ พารามิเตอร์เหล่านี้กำหนดประสิทธิภาพและความเหมาะสมของตัวเหนี่ยวนำสำหรับแอปพลิเคชันเฉพาะ

โดยรวมแล้วตัวเหนี่ยวนำพลังงาน SMD มีบทบาทสำคัญในวงจรอิเล็กทรอนิกส์โดยการจัดเก็บพลังงานการกรองและฟังก์ชั่นการปราบปรามเสียงรบกวนซึ่งมีส่วนช่วยในการทำงานที่มีประสิทธิภาพและเชื่อถือได้ของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

ครอบครัวผลิตภัณฑ์

ครอบครัวผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
1. AIML-C	0.6-470	50-600 (ma)	0.6-2.0	0.3-1.2	0.3-0.9	✉
2. AIML	0.047-120	1-1200 (ma)	1.0-4.5	0.5-3.2	0.5-1.6	✉
3. AISC	0.01-10000	30-10000 (ma)	0.66-2.9	0.6-2.25	1.19-3.5	✉
4. AISC-F	1.0-4700	20-1000 (ma)	1.1-3.4	0.95-3.15	1.78-4.8	✉
5. AISM	0.01-10000	25-1800 (ma)	2.5-5.6	1.8-5.0	2.0-5.0	✉
6. B60/80	1.0-1500	0.075-8.6	13.2	6.0	6.0	✉
7. CEP	0.5-47	4.0-36.5	11.2-22.3	10.5-21.5	5.2-12.0	✉
8. HCB	22-680	13-77	4.0-14.5	4.0-13.3	3.0-9.5	✉
9. LPA	0.13-47	3.5-41.5	7.0-18.3	7.0-18.3	3.1-9.2	✉
10. LPM	0.047-400	0.32-80	2.5-22.5	2.5-22.5	1.0-12.7	✉
11. LPS	0.47-330	0.17-6.3	2.5-8.0	2.5-8.0	1.0-4.5	✉
12. LQH	0.12-10000	0.05-6.0	2.5-5.7	2.0-5.0	1.8-4.7	✉
13. LQH-S	0.27-10000	0.02-6	3.5-6.3	3.5-6.3	2.4-4.7	✉
14. SB	1.5-15000	0.07-5.6	10.5	9.05	6.0-7.5	✉
15. SDR	1.0-1200	0.10-10.0	3.0-13	3.5-13	1.6-7.0	✉
16. SDRH	1.0-6800	0.038-11.6	3.2-14.8	3.2-14.8	1.2-10	✉
17. SDRS	10-820	0.33-2.65	6.2-12.6	5.6-11.6	3.2-5.4	✉
18. SDR-T	1.0-1000	0.15-7.2	7.2-12.7	7.2-12.7	3.0-8.5	✉
19. SPI	0.47-1000	0.1-51.7	6.6-22.1	4.45-16.0	2.92-11.43	✉
20. SPI-S	1.0-10000	0.02-5.0	6.6-18.54	4.45-15.24	2.7-7.62	✉
21. SMB	-	14-65	8.0-10.0	8.0-10.0	9.5-10.0	✉

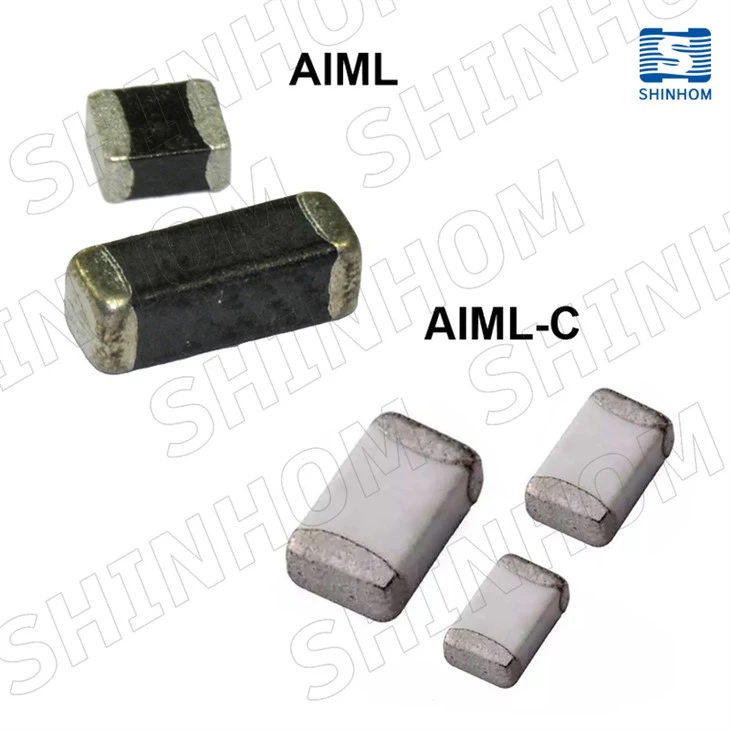

1. ครอบครัว AIML-C

ตัวเหนี่ยวนำชิปเซรามิกแบบหลายชั้นบนพื้นผิว

เหมาะสำหรับการใช้งานที่มีความถี่สูง AIML-C Series มี

ความอดทนอย่างแน่นหนาในมิติทางกายภาพความทนทานต่อการเหนี่ยวนำอย่างแน่นหนา

ยอดเยี่ยม Q และช่วง SRF รับประกัน ซีรี่ส์ AIML-C

มีโครงสร้างแบบบูรณาการเซรามิกส่งผลให้ผลิตภัณฑ์สูง

คุณภาพและความน่าเชื่อถือที่โดดเด่น ทุกส่วนปราศจากตะกั่วและปฏิบัติตาม

ด้วยมาตรฐาน ROHS ซีรีส์ AIML-C มีอุณหภูมิการทำงาน

ของ -40 ºCถึง +85 ºC นอกจากนี้ยังรองรับการติดตั้งพื้นผิว

เงื่อนไขการบัดกรีรีดโดยไม่ต้องเสียสละลักษณะความถี่ใด ๆ

คุณสมบัติ: QQ20230417145050

ขนาด EIA มาตรฐาน

อุณหภูมิการทำงาน -40 ºCถึง +85 ºC

ตามมาตรฐาน ROHS ที่ปราศจากตะกั่ว

ความอดทนอย่างแน่นหนาในมิติทางกายภาพ

การติดตั้งพื้นผิว

ความทนทานต่อการเหนี่ยวนำอย่างแน่นหนาช่วง Q & รับประกันช่วง SRF ที่ยอดเยี่ยม

คุณภาพของผลิตภัณฑ์สูงและโดดเด่น

ความน่าเชื่อถือ

แอปพลิเคชัน:

การสื่อสารบนมือถือ

wlan

การวัดเคาน์เตอร์ EMI ในวงจรความถี่สูง

การสื่อสารคอมพิวเตอร์

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	IDC (MA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
AIML0201C	0.6-120	50-600	0.6	0.3	0.3	✉
AIML0402C	1.0-220	100-400	1.0	0.5	0.5	✉
AIML0603C	1.0-470	150-500	1.6	0.8	0.8	✉
AIML0805C	1.5-470	300-600	2.0	1.2	0.9	✉

2. ครอบครัว Aiml

ตัวเหนี่ยวนำชิปหลายชั้นบนพื้นผิว

วัสดุเซรามิกและเฟอร์ไรต์เป็นทางเลือก

คุณสมบัติ:

เทคโนโลยีฟิล์มบางขั้นสูง

ขนาดเล็กไม่มีตะกั่วเหมาะสำหรับการติดตั้งพื้นผิวที่มีความหนาแน่นสูง AIML3625

ค่าความต้านทานต่ำของ Highb

ความสามารถในการบัดกรีและความร้อนที่ยอดเยี่ยม

เหมาะสำหรับการบัดกรีคลื่นและการบัดกรี

แก้วเคลือบเคลือบฟันและความแม่นยำสูงดริฟท์ความต้านทานขนาดเล็ก

ผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อม

Applcations:

อุปกรณ์การแพทย์

อุปกรณ์ทดสอบ/วัด

อุปกรณ์เครื่องพิมพ์

ตัวควบคุมอุปกรณ์อัตโนมัติ

เครื่องแปลง

อุปกรณ์สื่อสาร, โทรศัพท์มือถือ, GPS, PDA

คอมพิวเตอร์ส่วนบุคคล

อุปกรณ์พกพา

ซีดีรอมฮาร์ดดิสก์โมเด็มเครื่องพิมพ์

DC - ตัวแปลง DC

DSC, DVC, PDA, DVD และ HDD

ข้อมูลทางเทคนิค:

ความสามารถในการประสาน: 90% ของขั้วไฟฟ้าเทอร์มินัลจะต้องครอบคลุมการอุ่น:@ 260 องศา± 5 องศาเป็นเวลา 160 วินาทีประสาน: H63AA Eutectic flux flux: Rosin, จุ่มเป็นเวลา 5 วินาที± 1 วินาทีวินาที

ความร้อนช็อต: lnductance จะอยู่ภายใน± 5% ของค่า imitial และ q จะอยู่ภายใน± 30% ของค่าเริ่มต้นเมื่ออุณหภูมิคือ -40 องศาและ +85 ระดับ 30 นาทีสำหรับแต่ละรอบ 100 รอบ 100 รอบ

อุณหภูมิการทำงาน: -25 ระดับถึง +85 องศา

อุณหภูมิการจัดเก็บ: -40 องศาถึง +85 องศา

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	IDC (MA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
AIML0402	0.047-1.2	15-25	1.0	0.5	0.5	✉
AIML0603	0.047-22	1-50	1.6	0.8	0.8	✉
AIML0603H	0.047-12	60-150	1.6	0.8	0.8	✉
AIML0805	0.047-47	5-300	2.0	1.2	0.9-1.2	✉
AIML0805H	0.047-22	50-350	2.0	1.2	0.9	✉
AIML0805UH	0.047-15	100-1100	2.0	1.2	0.9	✉
AIML1206	0.047-100	5-300	3.2	1.6	0.9-1.1	✉
AIML1206H	0.047-27	50-450	3.2	1.6	0.9	✉
AIML1206UH	1.0-18	100-1200	3.2	1.6	0.9	✉
AIML1210	1.0-120	150-600	3.2	2.5	1.3	✉
AIML1806	1.0-10	250-500	4.5	1.6	1.6	✉
AIML1812	1.0-120	150-650	4.5	3.2	1.5	✉

3. ครอบครัว AISC

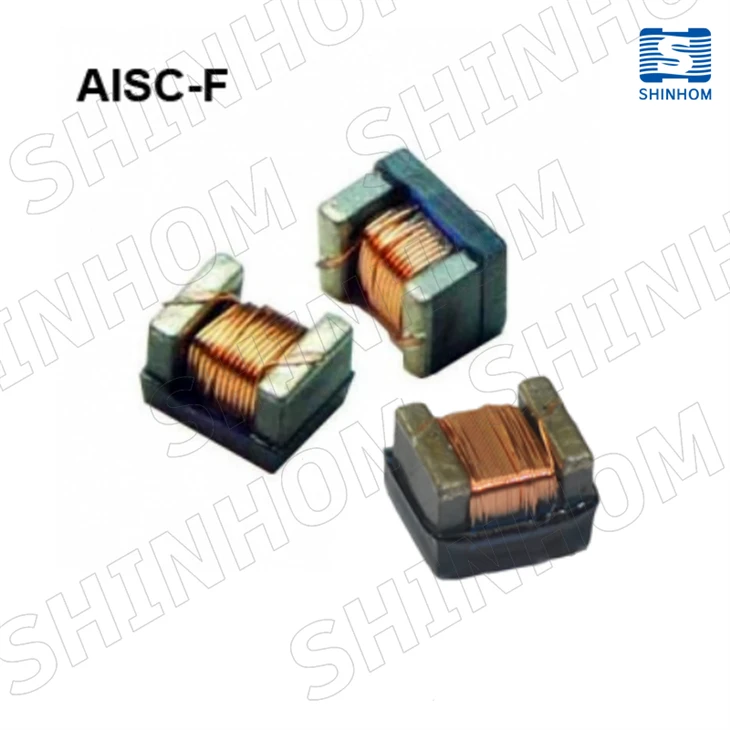

4. ครอบครัว AISC-F

ตัวเหนี่ยวนำชิปลวด SMD สำหรับโมดูล RF (ความถี่วิทยุ)

วัสดุเซรามิกและเฟอร์ไรต์เป็นทางเลือก

คุณสมบัติ:
1. Rohs สอดคล้อง
2. SRF ที่ยอดเยี่ยม
3. ตัวเหนี่ยวนำขนาดกะทัดรัดพิเศษเหล่านี้ให้ค่า Q ที่ยอดเยี่ยมแม้จะอยู่ที่ความถี่สูง
4. ความเสถียรทางความร้อนที่ยอดเยี่ยม
5. ช่วงอุณหภูมิในการทำงานตั้งแต่ -40 องศาถึง 125 องศา (รวมถึงการเพิ่มขึ้นของอุณหภูมิตนเอง)

แอปพลิเคชัน:

โมดูล RF/ผลิตภัณฑ์สำหรับ Multilayer Chip Inductor AISC & AISC-F Series

โทรศัพท์มือถือ

ตัวรับสัญญาณ GPS

สถานีฐาน

repeater

LAN/ เมาส์/ คีย์บอร์ด/ หูฟังไร้สาย

รีโมทคอนโทรล

ระบบรักษาความปลอดภัย

โทรคมนาคมและการสื่อสารไร้สาย

และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ

หมายเหตุ:

ความอดทน: g=± 2%, j=± 5%, k=± 10%

บรรจุภัณฑ์: เทปล้างและรีล {Standard}

L/Q: Agilent/HP4291A+ Agilent/HP16197A

SRF: Agilent/HP8753D/AGILENT/HP4291A

RDC: CH502BC/HP4338B

IRMS สำหรับการเพิ่มขึ้น 15 องศาสูงกว่า 25 องศาโดยรอบ

ช่วงอุณหภูมิการทำงานตั้งแต่ -40 องศาถึง 125 องศา (รวมถึงการเพิ่มขึ้นของอุณหภูมิตนเอง)

ซีรีส์ในครอบครัวนี้

ครอบครัว AISC

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	IDC (MA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
AISC0402	1.0-120	30-1360	0.66	0.6	1.19	✉
AISC0603	1.6-390	100-700	1.1	0.95	1.78	✉
AISC0805	2.2-2200	150-800	1.7	1.52	2.3	✉
AISC1008	3.9-10000	160-10000	2.79	2.1	2.92	✉
AISC1210	3.9-10000	200-1000	2.9	2.25	3.5	✉

ครอบครัว AISC-F

ชุดผลิตภัณฑ์	DCR (Ω)	IDC (MA)	SRF (MHz)	PDF
AISC0603F	0.13-4.0	210-1000	120-1150	✉
AISC0805F	1.0-6.0	80-430	14-360	✉
AISC1008F	0.55-18	20-580	2.5-300	✉
AISC1206F	1.2-9.0	130-320	80-260	✉
AISC1210F	0.3-28	30-450	1.5-220	✉
AISC1812F	0.22-16.5	90-1000	1.4-200	✉

5. ครอบครัว AISM & AISM-C

ตัวเหนี่ยวนำชิปแผลบนพื้นผิว

ตัวเหนี่ยวนำชิปขึ้นรูปพื้นผิวสูงขึ้นรูป

คุณสมบัติ:

โปรไฟล์ต่ำ

ความน่าเชื่อถือสูง

การก่อสร้างแม่พิมพ์

ความสามารถในการบัดกรีที่ยอดเยี่ยม

เรซิ่นที่ทนต่อความร้อน

ความแข็งแรงเชิงกลที่ยอดเยี่ยม

สารตะกั่วฟรีคือการร้องเรียน ROHS

ขนาด 1008/2110 / 1812 /2220

Applcations:

VCRs

กล้องวิดีโอ

ระบบการสื่อสาร

ระบบยานยนต์

โทรทัศน์ LCD/PDP

ฮาร์ดดิสก์ไดรฟ์

ระบบเครือข่าย

อุปกรณ์ต่อพ่วงคอมพิวเตอร์

ข้อมูลทางเทคนิค:

การทดสอบ: (ยอมรับได้เทียบเท่า) lnductance: HP4285A, RDC: QuadTech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A

IDC Max: พิจารณาเมื่อกระแส DC ซ้อนทับลดลง 10% เมื่อเทียบกับค่าเริ่มต้น

วิธีการประสาน: คลื่น, เฟสไอ, อินฟราเรด

ความต้านทานต่อความร้อนบัดกรี: 260 องศาเป็นเวลา 10 วินาที

ความต้านทานตัวทำละลาย: สอดคล้องกับ mil-std -202 e

การทำเครื่องหมาย: lnductance & tolerance

อุณหภูมิการทำงาน: -40 ระดับถึง +105 องศา

อุณหภูมิการจัดเก็บ: -40 องศาถึง +105 องศา

ซีรีส์ในครอบครัวนี้

ครอบครัว AISM

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	IDC (MA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
AISM1008	0.01-100	60-530	2.5	1.8	2.0	✉
AISM1210	0.1-220	50-450	3.2	2.2	2.5	✉
AISM1812	0.1-1000	30-800	4.5	3.2	3.2	✉
AISM2220	1.0-10000	25-1800	5.6	5.0	5.0	✉

ครอบครัว AISM-C

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	IDC (MA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
AISM1210C	1.0-100	75-770	3.2	2.2	2.5	✉
AISM1812C	1.0-330	90-1050	4.5	3.2	3.2	✉

6. B60/80 ครอบครัว

ตัวเหนี่ยวนำ SMD

คุณสมบัติ: product-2444-2377

· flame retardant encapsulant (ul 94 v -0)

·ม้วนที่ห่อหุ้มอย่างสมบูรณ์ให้สิ่งแวดล้อมที่เหนือกว่า

การป้องกันและความต้านทานความชื้น

·หน่วยปัจจุบันสูงในแพ็คเกจยึดพื้นผิวที่พิมพ์ด้วยรุ่น

มูลค่าการเหนี่ยวนำและรหัสวันที่

·เข้ากันได้กับวิธีการบัดกรีของอินฟราเรดหรือแบบเดิม

·เลือกและวางที่เข้ากันได้

·อุณหภูมิการทำงาน: -25 องศาถึง +105 องศา (รวมถึงอุณหภูมิเพิ่มขึ้น 40 องศา)

·อุณหภูมิการจัดเก็บ: -40 องศาถึง +85 องศา

Applcations:

·ตัวกรองเสียงรบกวนสายไฟที่ยอดเยี่ยม

·ตัวกรองสำหรับการสลับแหล่งจ่ายไฟที่มีการควบคุมตัวแปลง DC/DC

·การควบคุม SCR และ TRIAC

·การปราบปราม RFI

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	DCR Max (Ω)	ISAT MAX (A)	PDF
B6010	1.0-6800	0.012-36.9	0.19-18.2	✉
B6011	1.0-1500	0.013-7.3	0.15-4.1	✉
B6012	1.0-6800	0.012-36.9	0.19-16.2	✉
B8020	3.9-100000	0.007-89.7	0.081-15.5	✉

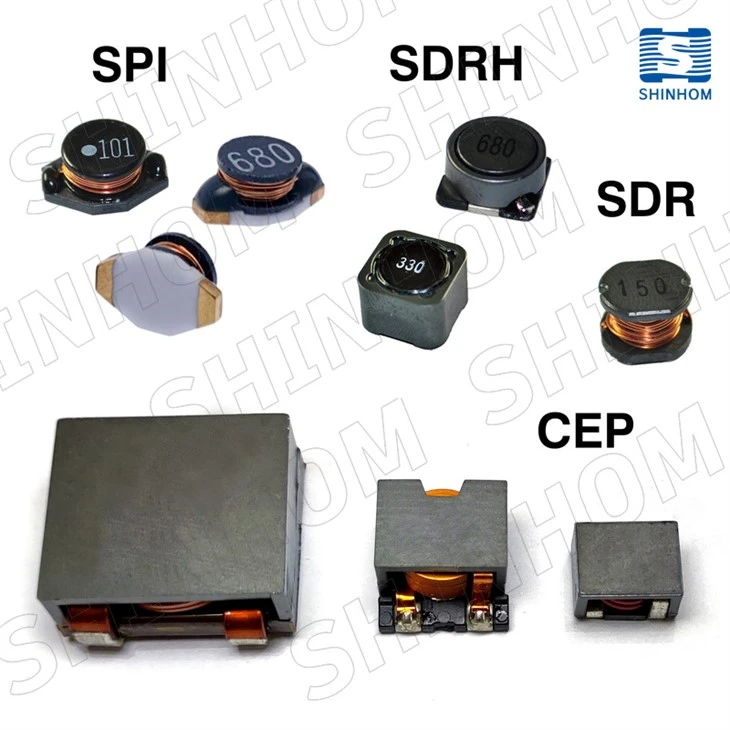

7. ครอบครัว CEP

ตัวเหนี่ยวนำพลังงานกระแสสูง

คุณสมบัติ:

·ขนาดกะทัดรัดโดยใช้ลวดแบนและประเภท SMD

·เสียงรบกวนจากรังสีต่ำโดยการก่อสร้างที่ป้องกันด้วยแม่เหล็ก

·กระแสสูง

·ความต้านทานต่ำ

·อุณหภูมิการทำงานและอุณหภูมิการจัดเก็บ: -40 องศา - +105 องศา

Applcations:

·ตัวแปลง DC/DC ที่มีประสิทธิภาพสูง

·ตัวแปลงบั๊กเดี่ยวและโพลีเฟส

·ตัวกรองสำหรับแอปพลิเคชันเสียง

·ปรับให้เหมาะสมสำหรับแอปพลิเคชัน Boost ปัจจุบันสูง

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	อิมพีแดนซ์@100kHz ± 20%	DCR Max (MΩ)	อุณหภูมิเพิ่มขึ้น 40 องศา (a) สูงสุด	PDF
cep104	0.8-5.7	4.0-9.0	11.5-16.3	✉
cep105	5.6-22	10.5-40	4.0-8.5	✉
cep136	1.0-10	2.6-10.8	7.6-13	✉
cep139	10-47	15-23	7.7-9.2	✉
CEP1412	10-47	7.98-17.9	6.5-10.1	✉
CEP148	0.5-12.0	1.2-13.0	8.5-23	✉
CEP1812	5.6-33	2.00-8.94	12.0-22.5	✉
CEP2214	3.3-47	1.87-12.6	12.8-36.5	✉

8. ครอบครัว HCB

ตัวเหนี่ยวนำพลังงานกระแสไฟฟ้าสูงตัวเหนี่ยวนำพลังงาน SMD

คุณสมบัติ:

·กำลังการผลิตกระแสสูง
·การสูญเสียแกนต่ำต่ำ
·ช่วงการเหนี่ยวนำตั้งแต่ 22nh ถึง 120nh
·ช่วงปัจจุบันจาก 14a ถึง 35a
·วัสดุแกนเฟอร์ไรต์

·อุณหภูมิการทำงาน: -40 ระดับถึง +125 องศา (การเพิ่มขึ้นของอุณหภูมิอุณหภูมิตัวเองเพิ่มขึ้น)
·อุณหภูมิการจัดเก็บ: -40 องศาถึง +125 องศา

Applcations:

·อุปกรณ์อิเล็กทรอนิกส์แบบพกพา
·เซิร์ฟเวอร์และเวิร์กสเตชัน
·ระบบเครือข่ายข้อมูลและการจัดเก็บข้อมูล
·คอมพิวเตอร์โน๊ตบุ๊คและเดสก์ท็อป
·การ์ดกราฟิกและระบบพลังงานแบตเตอรี่
·หน่วยงานกำกับดูแลหลายเฟส
·โมดูลควบคุมแรงดันไฟฟ้า (VRM)

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
HCB 0404 0505	22-100	19-30	4.0-5.0	4.0-5.0	3.0-4.8	✉
HCB0703	80-150	13-27	7.35	6.6	3.1	✉
HCB0705	72-226	16-43	7.0	7.0	4.95	✉
HCB0805	32-200	16-65	7.62	7.62	4.96	✉
HCB0906	100-300	27.5-51	9.6	6.4	8.0	✉
HCB1005	80-220	26-53	10.2	7.0	4.95	✉
HCB1007	115-470	19-61	10.5	8.0	7.0	✉
HCB1008	120-220	47-68	10.2	8.0	8.0	✉
HCB1107	120-510	14.5-55	11.2	7.2	7.2-7.5	✉
HCB1208	150-250	44-50	11.8	8.1	8.0	✉
HCB1211	230-540	26-40	11.7	11.5	9.2	✉
HCB1313	220-500	28-40	13.46-13.5	13.0-13.2	5.3-8.0	✉
HCB1413	300-680	24-45	14.5	13.3	9.5	✉

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
HCB040404R32	55-100	17-19	4.0	4.0	4.0	✉
HCB070705R32	100-180	28-50	7.0	6.8	-	✉
HCB100612R125	70-330	40-77	12.0	10.0	6.0	✉
HCB100709R18	100-400	30-70	10.0	7.0	9.0	✉
HCB100808AR18	120-400	26-70	10.0	8.0	8.0	✉
HCB100808R18	100-320	45-74	10.6	8.0	-	✉
HCB100875R29	100-370	30-56	10.2	8.0	7.5	✉
HCB121109R30	150-500	32-55	11.5	11.0	9.0	✉

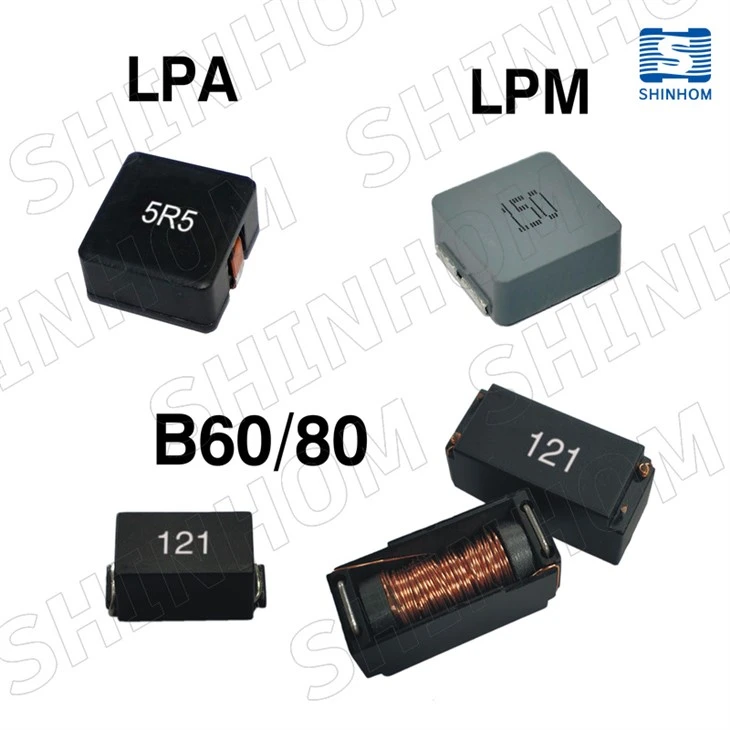

9. ครอบครัว LPA

SMD Ferrite Core ตัวเหนี่ยวนำพลังงานกระแสไฟฟ้าสูง

คุณสมบัติ:

·กำลังการผลิตกระแสสูง
·การสูญเสียแกนต่ำต่ำ

·วัสดุแกนเฟอร์ไรต์
·อุณหภูมิการทำงาน: -40 ระดับถึง +125 องศา (การเพิ่มขึ้นของอุณหภูมิอุณหภูมิตัวเองเพิ่มขึ้น)
·อุณหภูมิการจัดเก็บ: -40 องศาถึง +125 องศา

Applcations:

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
LPA1030	0.2-2.2	9.0-22	10.5	10.5	3.1	✉
LPA1040	0.15-4.3	8.0-25	10.5	10.5	4.2	✉
LPA1050	0.16-16	5.0-25	10.5	10.5	5.0	✉
LPA1230	0.25-3.3	12-24	13	13	3.5	✉
LPA1260	0.2-22	6.0-32	13	13	6.5	✉
LPA1890	0.82-47	6.8-41.5	18.3	18.3	9.2	✉
LPA7030	0.13-2.0	6.5-22	7.0	7.0	3.3	✉
LPA7040	0.22-4.7	6.0-21	7.0	7.0	4.0	✉
LPA7050	0.24-10	3.5-20	7.0	7.0	5.0	✉

10. ครอบครัว LPM

ตัวเหนี่ยวนำพลังงานป้องกัน SMD, SMD ความน่าเชื่อถือสูงช็อก

คุณสมบัติ:

ตัวเหนี่ยวนำพลังงานป้องกันแม่เหล็กป้องกันตัวเหนี่ยวนำชิปพลังงาน SMD

สำหรับกระแสสูงสูงถึง 50A และ DCR reflow และมือบัดกรีต่ำมาก

มีเนื้อบัดกรีที่ดีและตัวละครช่วยป้องกันความเสียหายในระหว่างการรีดกลับบัดกรี

แอปพลิเคชัน:

คอมพิวเตอร์โน้ตบุ๊ก

อุปกรณ์พลังงานแบตเตอรี่

ตัวแปลง DC/DC

กล้องดิจิตอลและ ScannerCD-ROM/DVD และ PDA

·ช่วงอุณหภูมิการทำงาน -55 องศาถึง +125 องศา

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์

การเหนี่ยวนำ (µh)

idc (a)

ความยาว (มม.)

ความกว้าง (มม.)

ความสูง (มม.)

PDF

ซีรี่ส์ LPM

0.047-4.7

2.75-45

4.06-13.8

4.45-12.8

2.0-8.0

✉

ซีรีส์ LPM13

0.1-47

2.5-60

14.2

4.0-6.2

✉

ซีรี่ส์ LPM15XX

4.7-33

13-31

17.5

16.5

9.7-12.7

✉

LPM0110

0.22-10

0.32-1.7

1.2

1.0

0.8

✉

LPM0420C

0.1-10

1.8-18

4.5

2.0

✉

LPM0515C

0.15-10

2.3-16

5.5

1.5

✉

LPM0518C

0.22-4.7

3.5-16

5.5

1.8

✉

LPM0520C

0.1-10

2.0-20

5.5

2.0

✉

LPM0530C

0.1-33

2.0-23

5.5

3.0

✉

LPM0620C

0.1-10

3.0-21

7.4

2.0

✉

LPM0624C

0.1-15

3.5-30

7.4

2.4

✉

LPM0630C

1.0-22

4.0-40

7.4

4.0

✉

LPM0640C

0.15-12

4.0-40

7.4

4.0

✉

LPM0650C

0.47-47

2.5-22

7.6

5.0

✉

LPM0830C

0.22-33

3.0-30

9.2

3.0

✉

LPM0840C

0.22-47

3.0-32

9.2

4.0

✉

LPM0850C

0.15-22

5.0-45

9.2

5.0

✉

LPM1020C

0.33-2.2

8-29

10.5

2.0

✉

LPM1030C

0.36-6.8

7.0-25

10.5

3.0

✉

LPM1040C

0.19-47

3.6-40

10.5

4.0

✉

LPM1050C

0.36-22

6.0-33

10.5

5.0

✉

LPM1050D

3.3-22

2.5-7.0

10.2

5.0

✉

LPM1060C

1.0-4.7

14-26.5

11.3

10.0

6.0

✉

LPM1080D

8.2-22

4.0-6.0

11.2

8.0

✉

LPM1090D

1.0-47

2.3-17

10.2

9.0

✉

LPM1213D

8.2-22

5.5-10

13.8

✉

LPM1235C

0.1-10.0

7.0-48

13.2

3.5

✉

LPM1250C

0.1-22

7.0-50

13.2

5.0

✉

LPM1260C

0.33-10.0

11-45

13.2

6.0

✉

LPM1265C

0.15-68

5.0-60

13.2

6.5

✉

LPM1280C

1.0-2.2

26-35

13.2

8.0

✉

LPM1770C

1.0-350

3.0-50

7.0

✉

LPM2010C

0.24-2.2

1.6-6.3

2.0

1.6

1.0

✉

LPM2213C

0.47-400

4.0-80

22.5

✉

LPM2510C

1.0-4.7

1.5-3.5

2.5

2.0

1.0

✉

LPM2512C

0.22-4.7

1.8-8.0

2.5

2.0

1.2

✉

LPM3210C

1.0

4.0

3.2

2.5

1.0

✉

LPM3212C

4.7

2.0

3.2

2.5

1.2

✉

LPM3215C

0.22

3.2

2.5

1.5

✉

LPM3220C

1.0-4.7

2.8-5.4

3.2

2.5

2.0

✉

LPM4010C

1.0-10.0

1.5-3.5

4.0

1.0

✉

LPM4012C

0.25-10.0

1.8-8.0

4.0

1.2

✉

LPM4015C

0.47-2.2

6.0-9.2

4.0

1.5

✉

LPM4020C

0.33-22

1.7-13

4.0

2.0

✉

LPM4030C

0.15-10.0

3.1-24

4.0

3.0

✉

LPM4040C

0.15-10.0

2.8-21

4.0

✉

LPM5020C

0.15-6.8

4.5-27

5.4

5.2

2.0

✉

LPM5030C

0.15-10.0

4.5-30

5.4

5.2

3.0

✉

LPM6030C

0.15-10.0

7.0-35

6.6

6.4

3.0

✉

LPM6060C

0.22-15

7.4-29

6.6

6.4

6.0

✉

LPM10100C

1.0-15

13.8-43.5

11.3

8.0

10.0

✉

LPM1707

0.22-22.0

11-80

17.15

7.0

✉

11. ครอบครัว LPS

SMD Magnetically ป้องกันโดยตัวเหนี่ยวนำการปั้นผงแม่เหล็กสำหรับสายไฟ

คุณสมบัติ:

·ป้องกันด้วยแม่เหล็กโดยการปั้นผงแม่เหล็ก

·การใช้งานทั่วไปสำหรับสาย DC แบบพกพาไปยัง DC Converter

·การก่อสร้างโล่แม่เหล็กสูงควรปรับความละเอียดสูงสำหรับการป้องกัน EMC

·พร้อมใช้งานสำหรับการติดตั้งอัตโนมัติในเทปและแพ็คเกจจริง

·ผลิตภัณฑ์ไม่มีการขายตะกั่วและสนับสนุนการบัดกรีตะกั่ว

แอปพลิเคชัน:

·โทรศัพท์มือถือ, DVCs, DSCs, PDAs, LCD หน้าจอ, HDD ฯลฯ

·การทำงานอุณหภูมิ: -40 องศา ~ +125 องศา (รวมถึงความร้อนที่สร้างขึ้นเอง)

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
LPS2512	0.47-22	0.38-2.27	2.5	2.0	1.2	✉
LPS3010	1.0-22	0.38-1.6	3.0	3.0	1.0	✉
LPS3012	1.0-47	0.31-1.9	3.0	3.0	1.2	✉
LPS3015	1.0-47	0.32-2.0	3.0	3.0	1.5	✉
LPS4010	1.0-47	0.28-1.05	4.0	4.0	1.0	✉
LPS4012	1.0-47	0.37-1.5	4.0	4.0	1.2	✉
LPS4018	1.0-220	0.17-1.83	4.0	4.0	1.8	✉
LPS4020	1.0-100	0.31-2.6	4.0	4.0	2.0	✉
LPS4030	0.91-120	0.42-3.15	4.0	4.0	3.0	✉
LPS5020	1.0-33	0.83-3.7	5.0	5.0	2.0	✉
LPS5040	1.5-47	0.94-4.45	5.0	5.0	4.0	✉
LPS6012	2.5-100	0.32-1.73	6.0	6.0	1.2	✉
LPS6020	0.8-22	0.95-3.8	6.0	6.0	2.0	✉
LPS6028	1.5-100	0.7-4.58	6.0	6.0	2.8	✉
LPS6045	0.82-330	0.57-5.9	6.0	6.0	4.5	✉
LPS8030	1.0-47	1.3-6.2	8.0	8.0	3.0	✉
LPS8040	0.82-330	0.64-6.3	8.0	8.0	4.2	✉

12. ครอบครัว LQH

ตัวเหนี่ยวนำลวด-ลวดพื้นผิวสูง

คุณสมบัติ:

·แกนเฟอร์ไรต์

·การออกแบบความถี่สูง

· DCR ที่ต่ำกว่าอนุญาตให้ใช้ IDC สูง LQH

·ค่า Q SRF ที่ยอดเยี่ยม

·รุ่นฟรีนำฟรี

·ตามมาตรฐาน Rohs

·เสถียรภาพทางความร้อนที่ยอดเยี่ยม

·อุณหภูมิการทำงาน: -25 องศาถึง +85 องศา

·อุณหภูมิการจัดเก็บ: -55 องศาถึง +125 องศา

แอปพลิเคชัน:

·โมเด็ม PDP LCD TVS Convertor

·ตัวแปลงวิทยุมือถือ DC/DC

·วิทยุรถยนต์ไร้สายโทรศัพท์

·ระบบตำแหน่งทั่วโลก

·อุปกรณ์สื่อสารไร้สาย

·ระบบเครือข่ายตัวกรอง XDSL

·ผลิตภัณฑ์คอมพิวเตอร์และอุปกรณ์ต่อพ่วง

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	SRF (MHz)	DCR Max (Ω)	IDC Max (MA)	PDF
LQH1008	1.0-100	8.0-100	0.078-7.75	110-300	✉
LQH1206	1.0-100	7.0-100	0.49-12	45-175	✉
LQH1210	0.1-390	5.0-200	0.25-22	50-700	✉
LQH1812	1.0-2200	1.3-120	0.20-50	30-550	✉
LQH2220	0.12-10000	0.4-450	0.01-140	50-6000	✉

13. ครอบครัว LQH-S

ตัวเหนี่ยวนำลวด-ลวดพื้นผิวที่มีกระแสไฟฟ้าสูง

คุณสมบัติ:
·โครงสร้างป้องกันเฟอร์ไรต์
·การออกแบบความถี่สูง
· DCR ที่ต่ำกว่าอนุญาตให้ใช้ IDC สูง
·มีอยู่ในซีรี่ส์ E12
·ค่า Q SRF ที่ยอดเยี่ยม
·รุ่นฟรีนำฟรี
·ตามมาตรฐาน Rohs
·เสถียรภาพทางความร้อนที่ยอดเยี่ยม
·อุณหภูมิการทำงาน: -25 องศาถึง +85 องศา
·อุณหภูมิการจัดเก็บ: -55 องศาถึง +125 องศา

แอปพลิเคชัน:
·โมเด็ม PDP LCD TVS Convertor
·ตัวแปลงวิทยุมือถือ DC/DC
·วิทยุรถยนต์ไร้สายโทรศัพท์
·ระบบตำแหน่งทั่วโลก
·อุปกรณ์สื่อสารไร้สาย
·ระบบเครือข่ายตัวกรอง XDSL
·ผลิตภัณฑ์คอมพิวเตอร์และอุปกรณ์ต่อพ่วง

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
LQH1210S	1.0-2200	0.02-1	3.5	3.5	2.4	✉
LQH2220S	0.27-10000	0.05-6	6.3	6.3	4.7	✉

14. ครอบครัว SB

ตัวเหนี่ยวนำพลังงาน SMD ที่ป้องกัน

คุณสมบัติ:

·ตัวเหนี่ยวนำการยึดพื้นผิวที่มีการป้องกันด้วยแม่เหล็กที่มีคะแนนกระแสสูง

·ความต้านทานต่ำเพื่อให้การสูญเสียพลังงานต่ำสุด

แอปพลิเคชัน:

·ยอดเยี่ยมสำหรับการแปลง Power Line DC-DC

แอปพลิเคชันที่ใช้ในฮาร์ดดิสก์คอมพิวเตอร์โน้ตบุ๊ก

และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	SRF (MHz)	DCR Max (Ω)	IDC Max (a)	PDF
SB0906	2.7-10000	0.7-85	0.032-38	70-3200	✉
SB0908	1.5-15000	0.4-65	0.014-40	75-5600	✉

15. ครอบครัว SDR

ตัวเหนี่ยวนำพลังงานพื้นผิวที่มีกระแสไฟฟ้าสูง

คุณสมบัติ:

·ตัวเหนี่ยวนำการออกแบบต้นทุนทั่วไปที่มีต้นทุนต่ำ

·กระแสความอิ่มตัวสูง

·การก่อสร้างง่าย ๆ ที่ใช้แกนแกนเฟอร์ไรต์

แอปพลิเคชัน:

·การสลับหน่วยงานกำกับดูแล

·ระบบยานยนต์

·แอมพลิฟายเออร์พลังงาน

·แหล่งจ่ายไฟ

·การปราบปราม EMI/RFI

·ตัวกรองสาย DC

16. ครอบครัว SDRH

ตัวเหนี่ยวนำพลังงาน SMD, โล่ Power สำลักคอยล์

SDRH Series Power Inductor ความแข็งแรงเชิงกลและความร้อน

เสถียรภาพดีพอที่จะรับการเปลี่ยนแปลงอุณหภูมิจาก SDRH

การบัดกรีรีดและแรงภายนอก มันคือขนาดเล็ก

ความต้านทานพลังงานสูงและความต้านทานต่ำทำให้ตัวเองเป็นตัวเหนี่ยวนำในอุดมคติ

เมื่อใช้ใน PDA สวิตช์ DC/DC

เหมาะสมที่จะทำงานในสภาพปัจจุบันใหญ่

·อุณหภูมิการทำงาน: -40 องศาถึง +105 องศา
·อุณหภูมิการจัดเก็บ: -40 องศาถึง +105 องศา

Applcations:

วิดีโอกล้องดิจิตอล

ระบบการสื่อสาร

ซัพพลายเออร์ระบบยานยนต์

โทรทัศน์ LCD PDP

ฮาร์ดดิสก์ไดรฟ์, topset, xDSL

ระบบเครือข่าย

อุปกรณ์ต่อพ่วงคอมพิวเตอร์

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
SDRH0603	3.5-1000	0.08-3.0	6.5	6.5	3.0	✉
SDRH0605	10-1000	0.14-1.35	6.5	6.5	5.0	✉
SDRH0703	10-1000	0.16-1.68	7.5	7.5	3.4	✉
SDRH0704	10-1000	0.18-1.84	7.5	7.5	4.5	✉
SDRH10145	3.3-1500	0.22-3.7	10.4	10.4	4.8	✉
SDRH103	10-150	0.7-2.7	10.4	10.4	3.0	✉
SDRH104	1.3-330	0.7-10.0	10.4	10.4	4.0	✉
SDRH105	10-1000	0.35-3.45	10.4	10.4	5.0	✉
SDRH12	1.3-1000	0.006-11.6	12	12	4.5-8.0	✉
SDRH1204	10-330	0.5-4.5	12.3	12.3	4.5	✉
SDRH1205	10-1000	0.4-4.0	12.3	12.3	6.0	✉
SDRH1207	1.2-1000	0.55-9.8	12.3	12.3	8.0	✉
SDRH1209	1.0-1000	0.70-11	12.5	12.5	10.0	✉
SDRH12555	6.0-1500	0.29-3.6	12.8	12.8	5.8	✉
SDRH12565	2.2-330	0.95-6.2	12.8	12.8	6.8	✉
SDRH12575	1.2-330	1.0-8.2	12.8	12.8	7.8	✉
SDRH1508	10-6800	0.038-5.5	14.8	14.8	8.0	✉
SDRH1510	4.7-150	2.5-8.5	15.3	11.8	10.8	✉
SDRH2D11	1.5-22	0.25-0.90	3.2	3.2	1.2	✉
SDRH2D18	2.2-47	0.20-0.85	3.2	3.2	2.0	✉
SDRH3818	1.0-150	0.12-1.8	3.85	3.85	1.8	✉
SDRH3D16	1.0-47	0.26-1.89	4.0	4.0	1.9	✉
SDRH4D18	1.0-390	0.11-1.72	5.0	5.0	2.0	✉
SDRH4D28	1.0-180	0.22-2.56	5.0	5.0	3.1	✉
SDRH5018	1.2-47	0.33-1.8	5.2	5.2	1.8	✉
SDRH5020	1.2-470	0.18-2.18	5.2	5.2	2.0	✉
SDRH5028	1.0-220	0.2-4.0	5.2	5.2	2.8	✉
SDRH5D18	1.0-100	0.36-3.86	6.0	6.0	2.2	✉
SDRH5D28	2.5-100	0.42-2.6	6.0	6.0	3.2	✉
SDRH6025	1.0-100	0.33-2.7	6.3	6.3	2.8	✉
SDRH6028	4.7-100	0.42-1.6	6.3	6.3	3.1	✉
SDRH6D28	3.0-100	0.54-3.0	7.0	7.0	3.2	✉
SDRH6D38	3.3-100	0.58-3.2	7.0	7.0	4.2	✉
SDRH7028	3.3-47	0.54-1.6	7.3	7.3	3.2	✉
SDRH7030	3.3-100	0.35-1.8	7.3	7.3	3.4	✉
SDRH7032	3.3-1000	0.13-1.9	7.3	7.3	3.8	✉
SDRH7045	3.3-470	0.31-2.2	7.3	7.3	4.8	✉
SDRH8D28	2.5-680	0.78-5.4	8.3	8.3	3.0	✉
SDRH8D43	2.0-100	0.9-6.4	8.3	8.3	4.5	✉

17. ครอบครัว SDRS

ตัวเหนี่ยวนำการป้องกันกำลังผิวบนพื้นผิว

คุณสมบัติ:

·ไพน์เท้าขนาดเล็ก

·ด้านบนแบนสำหรับการเลือกและสถานที่

·โครงสร้างป้องกัน

·อุณหภูมิการทำงาน: -40 องศาถึง +85 องศา

·อุณหภูมิการจัดเก็บ: -40 องศาถึง +105 องศา

แอปพลิเคชัน:

·แหล่งจ่ายไฟสำหรับ VTR

·อุปกรณ์ OA

·โทรทัศน์ LCD

·สมุดบันทึกพีซี

·อุปกรณ์สื่อสารแบบพกพา

·ตัวแปลง DC/DC ฯลฯ

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
SDRS0603	10-820	0.42-1.0	6.2	5.6	3.2	✉
SDRS0704	10-820	0.33-1.65	7.8	7.0	4.5	✉
SDRS1005	10-820	0.33-2.06	10.0	9.0	5.0	✉
SDRS1205	10-820	0.36-2.65	12.6	11.6	5.4	✉

18. ครอบครัว SDR-T

ตัวเหนี่ยวนำพลังงานพื้นผิวที่มีการป้องกันด้วยแม่เหล็ก

คุณสมบัติ:

·ความต้านทาน DC ต่ำ

·กระแสขนาดใหญ่

·ความแข็งแรงเชิงกลที่ยอดเยี่ยม

·ความน่าเชื่อถือสูงและการประสานที่ยอดเยี่ยม

·โปรไฟล์ต่ำและสี่เหลี่ยมจัตุรัส

·ความต้านทานความร้อนสูง

แอปพลิเคชัน:

· VCRS, โน้ตบุ๊ก, ตัวแปลง DC/DC

·วิดีโอกล้องดิจิตอล

·ระบบการสื่อสาร

·ซัพพลายเออร์ระบบยานยนต์

·โทรทัศน์ LCD PDP

·ฮาร์ดดิสก์ไดรฟ์, topset, xDSL

·ระบบเครือข่าย

·อุปกรณ์ต่อพ่วงคอมพิวเตอร์

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	ทดสอบ FREQ (KHZ)	DCR Max (Ω)	IDC Max (a)	PDF
SDR0703T	1.0-1000	100	0.02-6.2	0.15-3.6	✉
SDR0704T	10-1000	100	0.12-6.22	0.17-1.5	✉
SDR1030T	2.7-1000	0.796-7.96	0.028-4.7	0.2-3.0	✉
SDR1045T	2.7-1000	0.252-7.96	0.026-4.7	0.38-4.8	✉
SDR1305T	2.5-1000	0.252-7.96	0.0098-2.35	0.46-7.2	✉
SDR1308T	10-1200	0.252-2.52	0.036-1.92	0.38-4.05	✉
SDR7030T	1.0-1000	0.796-7.96	0.022-6.2	0.15-3.0	✉
SDR7045T	1.0-1000	0.252-7.96	0.022-4.0	0.22-3.8	✉

19. ครอบครัว SPI

ตัวเหนี่ยวนำพลังงานพื้นผิว

คุณสมบัติ:

·ฐานเซรามิก/เฟอร์ไรต์/พลาสติกเป็นตัวเลือก

·การออกแบบความถี่สูง

·ค่า Q ที่ยอดเยี่ยม

· SRF ที่ยอดเยี่ยม

·เสถียรภาพทางความร้อนที่ยอดเยี่ยม

·โปรไฟล์ต่ำ

·พิมพ์เท้าขนาดเล็ก

Applcations:

·โมเด็ม

·วิทยุมือถือ

·โทรศัพท์ไร้สาย

·ระบบตำแหน่งทั่วโลก

·อุปกรณ์สื่อสารไร้สาย

·ระบบเครือข่ายตัวกรอง XDSL

·ผลิตภัณฑ์คอมพิวเตอร์และอุปกรณ์ต่อพ่วง

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	L(µH)	DCR Max (Ω)	IDC Max (a)	PDF
spi0402t	1.0-1000	0.05-12	0.1-2.9	✉
SPI0605HC	0.47-100	0.0097-1.109	0.47-6.0	✉
spi0802t	10-1000	0.09-7.0	0.1-2.4	✉
spi0804t	1.0-1000	0.009-3.0	0.3-9.0	✉
spi0810t	10-1000	0.033-2.0	0.80-8.0	✉
SPI1006HC	0.47-100	0.0049-0.2707	0.95-11.4	✉
SPI1306HC	0.47-100	1.4-16.0	1.4-16.0	✉
spi1306t	1.0-1000	0.011-1.8	1.0-20.0	✉
SPI1608HC	0.47-100	0.0019-0.17	3.6-51.7	✉

20. ครอบครัว SPI-S

ตัวเหนี่ยวนำพลังงาน-ติดตั้งพื้นผิว

คุณสมบัติ:

·กระแสสูง

·โล่ตัวอักษรแม่เหล็ก

·พิมพ์เท้าเล็กมาก

·ด้านบนแบนสำหรับการเลือกและสถานที่

แอปพลิเคชัน:

·เหมาะสำหรับปาล์มและแล็ปท็อป

·ตัวแปลง DC-DC

·หน่วยความจำแฟลชของ PDA

·ตัวแปลงขั้นตอนที่ก้าวขึ้น

·อุณหภูมิการทำงาน: -40 องศาถึง +85 องศา

·อุณหภูมิการจัดเก็บ: -40 องศาถึง +105 องศา

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	การเหนี่ยวนำ (µh)	idc (a)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	PDF
SPI0402S	1.0-10000	0.02-3.0	6.6	4.45	2.92	✉
SPI0802S	1.5-470	0.2-4.0	12.7	10.1	2.7	✉
SPI0804S	1.0-47	0.8-5.0	12.95	9.4	5.08	✉
SPI1306S	10-100	0.53-3.9	18.54	15.24	7.62	✉

21.ครอบครัว SMB

ตัวเหนี่ยวนำพลังงาน SMT กระแสสูง

ซีรีส์ SMB ของตัวเหนี่ยวนำพลังงานที่มีการป้องกันกระแสสูงมีความต้านทานย่อย Milliohm DC และการจัดการกระแสที่สูงมาก การป้องกันด้วยแม่เหล็กและความคลาดเคลื่อน DCR ที่แน่นทำให้เหมาะสำหรับแรงดันไฟฟ้า VRM/VRD/EVRD แรงดันไฟฟ้าต่ำและวงจรการตรวจจับกระแสไฟฟ้า

คุณสมบัติ:

·วัสดุแกนเฟอร์ไรต์

·การก่อสร้างที่ป้องกัน

·อุณหภูมิการทำงาน: -40 องศาถึง +125 องศา

·ความทนทานต่อ DCR ที่แน่นหนาสำหรับวงจรการตรวจจับกระแสที่ใช้ตัวเหนี่ยวนำ DCR

·สามเวอร์ชันเพื่อประสิทธิภาพและความแม่นยำที่ดีที่สุด

·การก่อสร้างเฟอร์ไรต์สำหรับ Flat L vs I ที่มีกระแสสูง

·การป้องกันแม่เหล็กช่วยให้บรรจุภัณฑ์ที่มีความหนาแน่นสูง

·เหมาะสำหรับหน่วยงานกำกับดูแล VRM/VRD/EVRD แบบหลายเฟส

แอปพลิเคชัน:

·เซิร์ฟเวอร์

·หน่วยงานกำกับดูแลหลายเฟสและ VCORE

·หน่วยงานกำกับดูแลสมุดบันทึก

·ระบบพลังงานแบตเตอรี่

·การ์ดกราฟิก

ซีรีส์ในครอบครัวนี้

ชุดผลิตภัณฑ์	OCL (NH) +10%	DCR Max (MΩ)	IDC Max (a)	PDF
SMB0808B	300-1000	0.8	15-60	✉
SMB1007B	330-1600	0.81	12-65	✉
ซีรีส์ SMB	-	0.6-1.0	14-17	✉
