หากคุณเคยสงสัยว่าเหตุใดเซ็นเซอร์ที่มีความแม่นยำจึงเกิดข้อผิดพลาดเป็นระยะๆ มอเตอร์ขับเคลื่อนล้มเหลวโดยไม่คาดคิด หรือสายการผลิตทั้งหมดหยุดทำงานโดยไม่มีเหตุผลที่ชัดเจน คุณอาจกำลังเผชิญกับศัตรูที่มองไม่เห็น:การรบกวนทางแม่เหล็กไฟฟ้า (EMI). ในโลกของอิเล็กทรอนิกส์อุตสาหกรรม การรับรองการทำงานที่เชื่อถือได้ไม่ใช่แค่การเลือกส่วนประกอบที่เหมาะสมเท่านั้น มันเกี่ยวกับการปกป้องพวกเขา คู่มือนี้จะอธิบายให้เข้าใจได้ง่ายขึ้นเกี่ยวกับตัวกรอง AC Line EMI โดยอธิบายว่าเหตุใดตัวกรองเหล่านี้จึงไม่ใช่แค่อุปกรณ์เสริม แต่เป็น aรากฐานที่สำคัญสำหรับระบบที่แข็งแกร่งใดๆ
ภัยคุกคามที่มองไม่เห็น: EMI คืออะไร และมาจากไหน
EMI คือสัญญาณรบกวนทางไฟฟ้าที่ไม่พึงประสงค์ซึ่งสามารถรบกวน ลดคุณภาพ หรือแม้แต่สร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์ได้ บนสายไฟ AC เสียงนี้ไม่ได้เคลื่อนที่อย่างสุภาพ มันคู่รักบนสายไฟผ่าน 2 วิธีหลัก คือ
การปล่อยก๊าซเรือนกระจก:สัญญาณรบกวนที่เกิดจากอุปกรณ์ (เช่น ไดรฟ์ความถี่แปรผันหรือแหล่งจ่ายไฟแบบสวิตชิ่ง) ที่ส่งกลับไปยังแหล่งจ่ายไฟหลัก AC ซึ่งอาจรบกวนอุปกรณ์อื่นๆ ทุกเครื่องในวงจรเดียวกัน
ข้อต่อแบบแผ่รังสี:เสียงรบกวนจากแหล่งพลังงานสูงในบริเวณใกล้เคียง (เครื่องส่งสัญญาณวิทยุ ช่างเชื่อมอาร์ก แม้แต่เครื่องจักรอื่นๆ) ที่ถูกรับโดยสายไฟที่ทำหน้าที่เป็นเสาอากาศโดยไม่ตั้งใจ
ความเสี่ยงเป็นสิ่งที่จับต้องได้ สำหรับอุปกรณ์วัดที่มีความละเอียดอ่อน-เช่นทรานสดิวเซอร์แรงดันไฟฟ้าที่มีความแม่นยำ 0.2%ในระบบของคุณ-EMI อาจทำให้เกิดสัญญาณรบกวนในการอ่าน ส่งผลให้ข้อมูลเสียหายและควบคุมความไม่ถูกต้องได้ ในระดับที่สูงขึ้น สามารถกระตุ้นให้เกิดการปิดเครื่องโดยผิดพลาด เร่งอายุการใช้งานของส่วนประกอบ และนำไปสู่การหยุดทำงานที่มีค่าใช้จ่ายสูงและความล้มเหลวในการปฏิบัติตามข้อกำหนด
ไขปริศนา "มนต์ดำ": วิธีการทำงานของตัวกรอง EMI
ข้อความที่มีชื่อเสียงในสาขานี้ก็มีชื่อด้วยซ้ำ"เหตุใดจึงเรียก EMI Filters Black Magic"ตอกย้ำความสับสนรอบตัวพวกเขา มาทำลายวิทยาศาสตร์กันเถอะ
ตัวกรอง EMI ของสาย AC คือเครือข่ายของส่วนประกอบแบบพาสซีฟ (ตัวเหนี่ยวนำและตัวเก็บประจุ) ที่จัดเรียงอย่างมีกลยุทธ์เพื่อสร้างเส้นทางอิมพีแดนซ์ต่ำ-ไปยังกราวด์สำหรับสัญญาณรบกวนความถี่สูง-ขณะเดียวกันก็ปล่อยให้กำลังไฟหลักความถี่ต่ำ- (50/60 Hz) ผ่านโดยไม่มีสิ่งกีดขวาง-2 ภารกิจหลักคือจัดการกับเสียงรบกวนสองประเภท:
สัญญาณรบกวนโหมดทั่วไป:สัญญาณเสียงที่เหมือนกันซึ่งปรากฏในเฟสบนตัวนำทั้งแบบเส้นและแบบเป็นกลางซึ่งสัมพันธ์กับกราวด์ ซึ่งมักเกิดจากการมีเพศสัมพันธ์แบบแผ่รังสี
สัญญาณรบกวนโหมดดิฟเฟอเรนเชียล:เสียงรบกวนที่ปรากฏเป็นความแตกต่างในศักยภาพระหว่างตัวนำแบบเส้นและแบบนิวทรัล โดยทั่วไปจะสร้างขึ้นภายในโดยการดำเนินการเปลี่ยนอุปกรณ์เอง
ตัวกรองมาตรฐานใช้ส่วนผสมของตัวเก็บประจุ X-(วางไว้ระหว่างเส้นและเป็นกลาง) เพื่อลดสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียล และตัวเก็บประจุ Y-(วางจากเส้น/นิวทรัลถึงพื้น) พร้อมด้วยกโช้คโหมดทั่วไปเพื่อลดเสียงรบกวนในโหมดทั่วไป -2 การดำเนินการแบบคู่นี้จะทำความสะอาดการป้อนพลังงานก่อนที่จะถึงวงจรที่ละเอียดอ่อนของคุณ
มากกว่าการปฏิบัติตาม: ผลประโยชน์-ที่ต่อรองไม่ได้
แม้ว่าการผ่านกฎความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) เป็นตัวขับเคลื่อนหลักก็ตาม ค่าของตัวกรอง EMI คุณภาพสูง-จะขยายออกไปลึกกว่านั้นมาก:
ความน่าเชื่อถือของระบบที่เพิ่มขึ้น:ด้วยการกรองแรงดันไฟกระชากและแรงดันไฟกระชากที่สร้างความเสียหาย (มักกล่าวถึงควบคู่ไปกับ EMI ในเอกสารการออกแบบ) ตัวกรองจะปกป้องเซมิคอนดักเตอร์และฉนวนที่มีช่องโหว่ ปรับปรุงระบบของคุณโดยตรงเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF).
การปกป้องความสมบูรณ์ของการวัด:นี่คือจุดที่ปรัชญาตัดกันกับส่วนประกอบที่มีความแม่นยำ เช่น ทรานสดิวเซอร์แรงดันไฟฟ้า ตัวแปลงสัญญาณอาจโอ้อวดความแม่นยำ 0.2% และการดริฟท์อุณหภูมิต่ำแต่รับประกันประสิทธิภาพเฉพาะเมื่อได้รับพลังงานสะอาดเท่านั้น ตัวกรอง EMI ช่วยให้มั่นใจได้ว่าสัญญาณอินพุตที่ตรวจวัดและกำลังไฟที่ใช้นั้นปราศจากความเสียหาย โดยรักษาความแม่นยำ-ที่ได้มาอย่างยากลำบาก
ความปลอดภัยและการแยก:ตัวกรองคุณภาพได้รับการออกแบบให้มีการแยกส่วนที่เชื่อถือได้และมีระยะห่างตามผิวฉนวน/ระยะห่างที่เพียงพอ ซึ่งสอดคล้องอย่างสมบูรณ์แบบกับแนวทางความปลอดภัย-แรกที่เห็นในส่วนประกอบที่ได้รับการจัดอันดับการแยก 2500VDCเพื่อให้มั่นใจถึงความปลอดภัยของผู้ปฏิบัติงานและระบบ
การเลือกการป้องกันที่เหมาะสม: ปรัชญาแห่งการปฏิบัติงาน
การเลือกตัวกรอง EMI ไม่ควรเป็นสิ่งที่ต้องคำนึงถึงภายหลัง ต้องใช้ความเข้มงวดเช่นเดียวกับการเลือกเซนเซอร์วิกฤติ พิจารณา:
- คะแนนปัจจุบัน:จะต้องจัดการกับกระแส RMS ที่ต่อเนื่องโดยมีระยะขอบ
- ระดับแรงดันไฟฟ้า:เพียงพอสำหรับแรงดันไฟฟ้ากระแสสลับของคุณ โดยคำนึงถึงไฟกระชาก
- การสูญเสียการแทรก:ประสิทธิภาพการลดทอนนั้นตรงกับสเปกตรัมความถี่เสียงของคุณหรือไม่?
- การรับรองความปลอดภัย:มองหา UL, CE, VDE ฯลฯ ว่าเป็นเครื่องหมายการออกแบบด้านความปลอดภัยที่เจรจาไม่ได้-

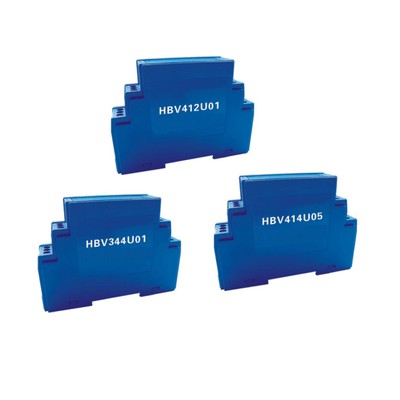

ที่ Shinhom ปรัชญาของเราก็คือประสิทธิภาพที่แท้จริงเป็นระบบ. เราออกแบบตัวกรอง EMI ของเราด้วยหลักการหลักเดียวกันกับที่กำหนดส่วนประกอบการวัดที่แม่นยำของเรา:ความทนทาน ความน่าเชื่อถือ และความแม่นยำที่ไม่เปลี่ยนแปลงภายใต้-สภาวะโลกแห่งความเป็นจริง. เช่นเดียวกับทรานส์ดิวเซอร์ของเราที่สร้างขึ้นเพื่อส่งสัญญาณที่เสถียรและแยกส่วน ตัวกรองของเราถูกสร้างขึ้นเพื่อให้รากฐานของพลังงานที่สะอาดและมั่นคง
ลองคิดดู: ตัวกรอง EMI และเซ็นเซอร์ที่มีความแม่นยำเป็นสองด้านของเหรียญเดียวกัน หนึ่งช่วยให้มั่นใจสัญญาณคุณวัดบริสุทธิ์ อีกอันรับประกันพลังของคุณให้อาหารสะอาด ในสภาพแวดล้อมทางอุตสาหกรรมที่มีเดิมพันสูง- การประนีประนอมกับสิ่งใดสิ่งหนึ่งเป็นความเสี่ยงที่คุณไม่สามารถจ่ายได้
สัญญาณรบกวนทางไฟฟ้าที่มองไม่เห็นทำให้ความน่าเชื่อถือของระบบและความสมบูรณ์ของข้อมูลตกอยู่ในความเสี่ยงหรือไม่? เรามาหารือกันว่าโซลูชันการกรองที่มีประสิทธิภาพสามารถปกป้องการลงทุนของคุณได้อย่างไรติดต่อทีมสนับสนุนด้านวิศวกรรมของเราได้ที่sales@shinhom.comเพื่อรับคำปรึกษาที่ปรับให้เหมาะกับความท้าทายเฉพาะของใบสมัครของคุณ
